随着科技不断的进步，互联网科技不断发展，企业对网络的依赖性越来越强，尤其是AI与5G的发展，在芯片领域选择越来越细分化。设备的性能、功耗、环境的适应度、成本等要求越来越高， ARM平台将是国内市场一个不错的选择。
人工智能越来越深入的发展，已经触进我们生活与工作的每个领域，智能化将是未来国家实力发展的核心产业，也更是各个大国争向重点研究的领域。ARM平台已经在该领域的很多行业展现出显著的势头，随着国内嵌入式应用领域的发展，ARM芯片必然会获得广泛的重视和应用。
ARM现已在互联网、物联网、网安行业、人工智能、工业、大健康、车联网等领域使用越来越广泛，ARM芯片的特性也决定了其将在未来市场拥有巨大的市场。

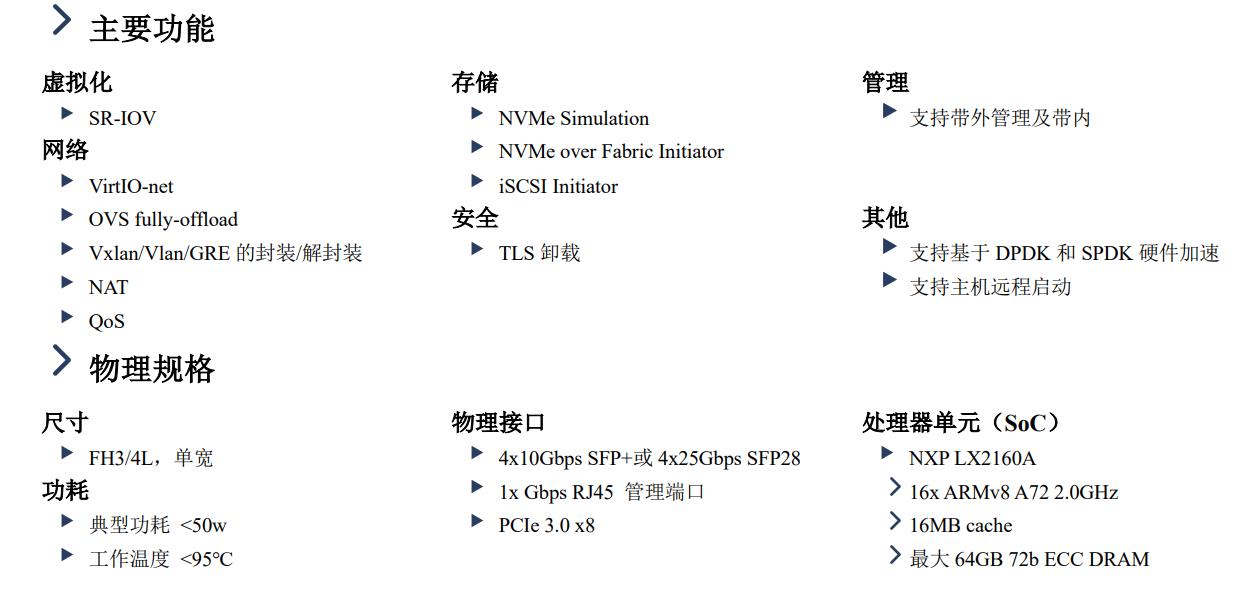

飞迈瑞克DPU产品利用可编程硬件的加速及卸载能力，释放CPU计算资源，大幅提高网络、存储、安全相关的数据处理能力。在数据中心基础设施由以“计算为中心（compute-centric）”的架构向“以数据为中心(data-centric)”的架构演进过程中，为企业、电信运营商以及云服务提供商等各类型用户，在云化数据中心、5G/边缘计算、安全网关等多个领域，提供可靠、灵活、易部署的DPU解决方案。FM-9100-AJS采用ARMSoC 架构，充分提供了控制平面与数据转发平面的可编程能力，利用 ARM 的灵活性及良好的软件生态，提供给用户友好的交互接口及现有用户软件的适配能力。在ARMSoC基础上，飞迈瑞克开发了自主可控的DPU操作系统。东大结合自身在公有云服务及高性能网络产品的多年开发经验，在此系统上实现了覆盖网络，存储，安全等领域的硬件卸载功能及相关接口，能够让用户轻松方便的使用DPU产品，并专注于应用的开发及业务的部署。
LX2160A多核通信处理器是Layerscape系列的高性能成员，它结合了低功耗的FinFET工艺技术、16个 Arm®Cortex®-A72 内核以及针对 L2/3包处理、安全卸载、稳定的流量管理和服务质量优化的数据通路加速。
这款先进的16核64位Arm处理器非常适合5G数据包处理、网络功能虚拟化(NFV)、白盒交换、高处理工业计算机、机器学习和智能网络接口卡等应用。高度集成带来了显着的性能优势，例如100GbE、硬件L2交换、具有100Gbps解压/压缩和50Gbps SEC的DPAA2，以及多个PCIe Gen3.0和SATA控制器。
对于边缘计算，该处理器具有强大的数据包卸载功能和以太网控制器，可提供出色的计算性能。在一台设备中，您可以进行高性能、高速通信，并使用低速外围设备(例如传感器)，并具有处理所有接收到的信息并对其采取行动的计算能力。
① 16个Cortex-A72 CPU，运行频率高达2.2GHz
② 18MB缓存/片上存储器
③ 24个SerDes通道，运行频率高达25GHz
④ 最多16个以太网端口
⑤ 所支持的以太网速率包括每秒1、2.5、10、25、40、50和100GB
⑥ 114Gbps L2以太网交换机
⑦ 多达24个PCIe Gen3通道，支持8倍宽的端口
⑧ 50Gbps安全加速器
⑨ 100Gbps数据压缩/解压缩引擎
CPU | NXP公司的LX2160A高性能64位ARM16核处理器，主频：2.2 GHz，ARM Cortex-A72内核 | ||
DDR4 内存 | DDR4内存插槽*2 8G*2可扩展16G*2 | ||
网口 | 千兆电口*1 25G/10G 光口*4 | ||
串口 | RS232 CONSOLE 串口1个 插针 | ||
FLASH | 串行FLASH：16位数据位宽，512MB | ||
存储扩展 | EMMC:128G | ||
PCI-E 接口 | PCI-E 3.0 x8金手指 | ||
工作环境 | 工作温度：0℃ - 60℃ 存储温度：-40℃ - 85℃ 工作湿度：5% - 95%相对湿度，无冷凝 | ||
操作系统 | Linux | ||
尺寸 | 长：250mm（含端口位 图中箭头标注） 宽：111mm（途中箭头标注） 高：30mm（芯片位置加上散热片） | ||
应用环境 | • 无线/远程信息处理安全网关 • 工业网关 • 分支路由器 • 集成服务网关 • IP-PBX • vCPE/uCPE • 无线 LAN (WLAN) 接入点 • 工业控制 • 电力 • 军工 • 轨道交通等 • 车联网 | ||
